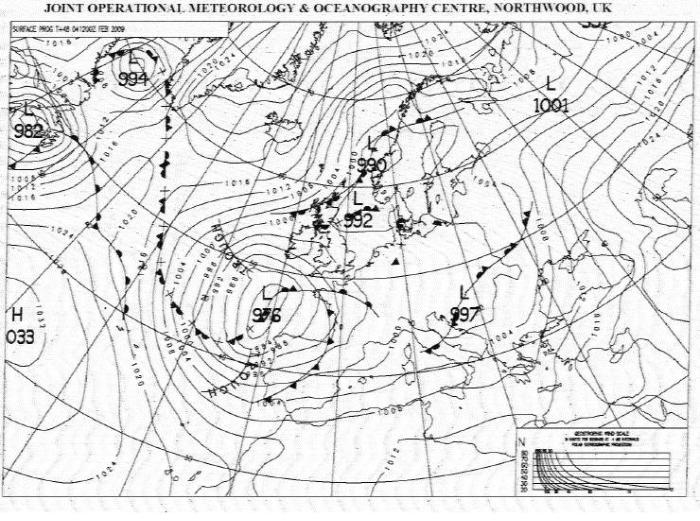

HF FAX HF-FAX es un sistema de transmisión de mapas meteorológicos por Onda Corta (HF) que tiene más de 60 años de antigüedad. Aunque aparentemente obsoleto, es simple, sencillo de usar y muy barato de recibir por lo que todavía sigue vigente a pesar de todos los avances en comunicaciones maritimas por satelite y otros medios digitales. Muchos países, con servicios meteorológicos de reconocido prestigio, mantienen todavía este método de hacer llegar mapas meteorológicos a través de onda corta. El contenido de los mapas varia dependiendo del servicio emisor. Suelen incluir desde mapas isobáricos en superficie, vientos, oleaje, presión a 500, etc. y con horizontes temporales de hasta 7 días en algunos casos. Como es habitual tenemos dos opciones: 1.- Usar equipamiento marino profesional (caro ó muy caro). Entre los fabricantes de equipos específicos de radiofax profesional destacan: Alden, Furuno, Japan Marine Co. Ltd, JRC, STN ATLAS Marine (SAM) Electronics y Taiyo. 2.- O bien usar el método artesano de un receptor SSB con un PC con el soft adecuado. Hay multitud de programas para PC Windows, Mac y Linux: ACfax(LINUX), Board Terminal, Code300-32, GetFax, HamComm 3.1(DOS), HamFax(LINUX), ICS FAX6, JVCOMM32, Meteofax32, MixW, MFJ-1214PC, MSCAN, Multimode (MAC), MultiPSK, PC HF Facsimile 8.0 For Windows , PC Radiofax for Windows, ProMeteo, RadioCom, SeaTTY, SkySweeper, WeatherMan V2.01, WeatherFax, Weather Fax 2000, WeatherTrac, WeFax for Windows , Wfax/2 (OS/2), WiNRADiO Digital Suite, WinSkan, WxImageApplications, WXSat Mapa recibido en 11.086,5 KHZ desde Northwood, R.U: Se preveía, a 48 horas, una muy fuerte castaña frente a las costas de Galicia (haz click en la imagen para agrandar) Operativa para recibir La operativa para recibir FAX con un receptor y un PC con el software adecuado es sencilla. Primero conectar la salida de audio analógica del receptor a la entrada de micro de la tarjeta de sonido del PC. En segundo lugar, sintonizar el receptor en modo USB 1,9 Khz por debajo de la frecuencia nominal de transmisión. La razón es que la mayoría de receptores indican la frecuencia de BLU (SSB) marcando la frecuencia de la portadora suprimida de modo que para que la señal HF-Fax caiga dentro de la banda pasante del receptor es preciso restar 1,9 KHz. Debemos vigilar que el nivel de volumen de salida no sature la entrada de ordenador. La mayor parte de los programas HF-Fax incluyen un indicador de nivel para evitar que esto ocurra. Frecuencias y horarios Las estaciones y frecuencias de mayor interés para aguas europeas y Atlántico Norte son éstas: RN Northwood - GYA R.U. Offenbach - DDH  Halifax-CFH-Canada US Coastguard-NMF 2618,5  kHz 3855    kHz 4271    kHz 4235     kHz 4610     kHz 7880    kHz 6496,4 kHz 6340,5  kHz 8040     kHz         13882,5 kHz 10536 kHz 9110     kHz         11086,5  kHz           13510    kHz 12750 kHz 18261   kHz     Los horarios de emisión se pueden consultar aquí: http://weather.noaa.gov/pub/fax/hfmarsh.txt Un listado mundial más exhaustivo de estaciones que transmiten FAX meteorológico por HF se puede obtener de la NOAA estadounidense: Listado mundial.pdf. Home        Shack       Antennas       Maritime Mobile       Propagation        Gallery          QSL info
